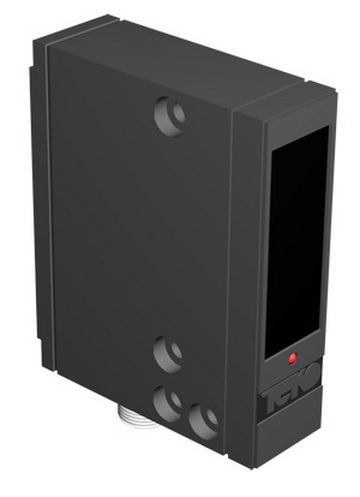

Оптический выключатель OSR IC61P5-43P-R5-LES4

4-х проводной оптический выключатель
OSR IC61P5-43P-R5-LES4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

OSR IC61P5-43P-R5-LES4 - приемник оптический. Служит для бесконтактного определения наличия или отсутствия объекта в контролируемом пространстве. Применяется совместно с оптическим излучателем.

Излучатель и приемник располагаются друг напротив друга на одной оси. Луч света (красный, рег.) из излучателя попадает в приемник. Датчик срабатывает при появлении объекта в контролируемой зоне. Электронный ключ датчика формирует выходной сигнал (PNP Переключающий), а на корпусе датчика загорается сигнализирующий светодиод. Дальность действия датчика 5000 мм. Допустимая освещенность рабочей среды 10000 Люкс.

Датчик оптический OSR IC61P5-43P-R5-LES4 выполнен в прямоугольном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 71х85х25. Предназначен для работы при температуре: -15°С...+65°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Дальность действия5000 мм
Рабочие напряжения 1, U раб. 110...30 В DC
Диапазон температур-15°С...+65°С
Емкость нагрузки допустимая0,47 мкФ
Максимальная освещенность рабочей среды10000 Люкс
Максимальная задержка срабатывания, не более10 мс
Защита датчика от короткого замыканияЕсть
Задита от неверной подачи питанияЕсть
Класс / категория применяемостиDC13
Количество проводников4
Рабочий ток максимальный, I макс 1≤250 мА
Материал изготовления корпусаПолиамид
Максимальное падение напряжения Iмакс, Ud≤2,5 B
Подключение / КоннекторСоединитель S19, S20
Габариты корпуса, мм71х85х25
Индикация на датчикеЕсть
Ток потребления собственный, Iо≤15 мА
Спектр излучениякрасный, рег.
Уровень защиты ГОСТ 14254-96IP65
Тип датчикаТип Т, приемник
Контакт / выходPNP Переключающий
Частота циклов оперирования, f50 Гц

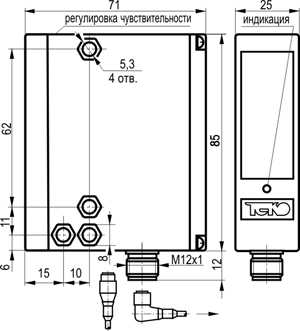

Габариты:

Габариты OSR IC61P5-43P-R5-LES4

Подключение:

Схема подключения OSR IC61P5-43P-R5-LES4
