Оптический выключатель OS AC14B-31P-2,5-LPS4

3-х проводной оптический выключатель
OS AC14B-31P-2,5-LPS4
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

OS AC14B-31P-2,5-LPS4 - приемник оптический. Служит для бесконтактного определения наличия или отсутствия объекта в контролируемом пространстве. Применяется совместно с оптическим излучателем.

Излучатель и приемник располагаются друг напротив друга на одной оси. Луч света (инфракрасный) из излучателя попадает в приемник. Датчик срабатывает при появлении объекта в контролируемой зоне. Электронный ключ датчика формирует выходной сигнал (PNP Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Дальность действия датчика 2500 мм. Допустимая освещенность рабочей среды 10000 Люкс.

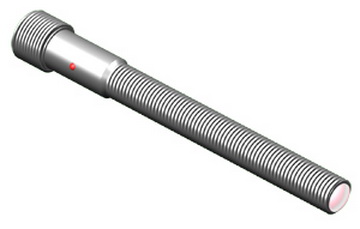

Датчик оптический OS AC14B-31P-2,5-LPS4 выполнен в цилиндрическом корпусе с резьбой, материал изготовления Л68, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M8x1x100. Предназначен для работы при температуре: -15°С...+65°С.

Подключение: Соединитель S19, S20

Технические характеристики

Параметр Значение
Дальность действия2500 мм
Рабочие напряжения 1, U раб. 110...30 В DC
Диапазон температур-15°С...+65°С
Емкость нагрузки допустимая0,02 мкФ
Максимальная освещенность рабочей среды10000 Люкс
Максимальная задержка срабатывания, не более10 мс
Защита датчика от короткого замыканияНет
Задита от неверной подачи питанияЕсть
Класс / категория применяемостиDC13
Количество проводников3
Рабочий ток максимальный, I макс 1≤100 мА
Материал изготовления корпусаЛ68
Максимальное падение напряжения Iмакс, Ud≤1,5 В
Подключение / КоннекторСоединитель S19, S20
Габариты корпуса, ммM8x1x100
Индикация на датчикеЕсть
Ток потребления собственный, Iо≤15 мА
Спектр излученияинфракрасный
Уровень защиты ГОСТ 14254-96IP67
Тип датчикаТип T, приемник
Контакт / выходPNP Размыкающий
Частота циклов оперирования, f50 Гц

Габариты:

Габариты OS AC14B-31P-2,5-LPS4

Подключение:

Схема подключения OS AC14B-31P-2,5-LPS4
