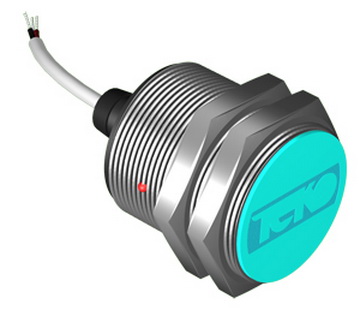

Индуктивный выключатель ISB BF7A-32N-10-L-C

3-х проводной индуктивный выключатель
ISB BF7A-32N-10-L-C
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB BF7A-32N-10-L-C - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 10 мм, рабочий зазор: 0...8 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (NPN Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 300 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB BF7A-32N-10-L-C выполнен в укороченном цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М30х1,5х47. Предназначен для работы при температуре: -45°С...+65°С.

Подключение: Кабель 3х0,34 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-45°С...+65°С
Наличие комплексной защитыНет
Рабочий ток максимальный, I макс 1250 мА / 500 мА*
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм10 мм
Максимальное падение напряжения Iмакс, Ud≤1,5 В
Подключение / КоннекторКабель 3х0,34 мм²
Зазор (рабочий), мм0...8 мм
Габариты корпуса, ммМ30х1,5х47
Индикация на датчикеЕсть
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходNPN Размыкающий
Максимальная частота переключения, Fмакс300 Гц

Габариты:

Габариты ISB BF7A-32N-10-L-C

Подключение:

Схема подключения ISB BF7A-32N-10-L-C
