МагнитныеИндуктивный выключатель ISB ATD1A-1,2-R14
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISB ATD1A-1,2-R14 - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 3, рабочий зазор: 0...2,4) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP). Максимальная частота переключения 100...10000 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

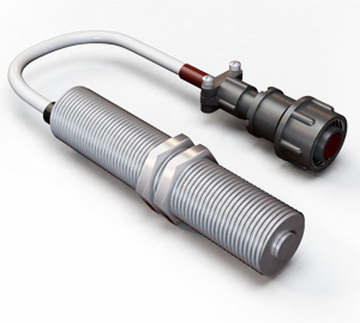

Датчик индуктивный ISB ATD1A-1,2-R14 выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М18х1х90. Предназначен для работы при температуре: -40°С...+100°С.
Подключение: Соединитель 2РМ14Б4Ш1
Технические характеристики
| Параметр | Значение |
|---|---|
| Цепь на выходе | Комплементарный каскад |
| Рабочие напряжения, U раб. | 15...30 В DC |
| Диапазон температур | -40°С...+100°С |
| Задита от неверной подачи питания | Есть |
| Наличие комплексной защиты | Есть |
| Рабочий ток максимальный, I макс 1 | 50 мА |
| Материал изготовления корпуса | Д16Т (ЛС59-1) |
| Зазор (номинальный), мм | 3 |
| Подключение / Коннектор | Соединитель 2РМ14Б4Ш1 |
| Зазор (рабочий), мм | 0...2,4 |
| Габариты корпуса, мм | М18х1х90 |
| Установка в металл | Встраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP67 |
| Контакт / выход | PNP |
| Максимальная частота переключения, Fмакс | 100...10000 Гц |
Габариты:
Подключение:
