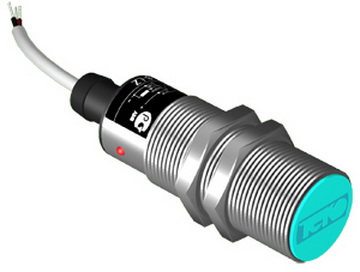

Индуктивный выключатель ISB AF4A-31P-5-LZ-C

3-х проводной индуктивный выключатель
ISB AF4A-31P-5-LZ-C
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISB AF4A-31P-5-LZ-C - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 5 мм, рабочий зазор: 0...4 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 600 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB AF4A-31P-5-LZ-C выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М18х1х65. Предназначен для работы при температуре: -45°С...+65°С.

Подключение: Кабель 3х0,34 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.10...30 В DC
Диапазон температур-45°С...+65°С
Наличие комплексной защитыЕсть
Рабочий ток максимальный, I макс 1250 мА / 400 мА*
Материал изготовления корпусаД16Т (ЛС59-1)
Зазор (номинальный), мм5 мм
Максимальное падение напряжения Iмакс, Ud≤2,5 В
Подключение / КоннекторКабель 3х0,34 мм²
Зазор (рабочий), мм0...4 мм
Габариты корпуса, ммМ18х1х65
Индикация на датчикеЕсть
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходPNP Замыкающий
Максимальная частота переключения, Fмакс600 Гц

Габариты:

Габариты ISB AF4A-31P-5-LZ-C

Подключение:

Схема подключения ISB AF4A-31P-5-LZ-C
