Индуктивный выключатель ISB A91A-11G-12-LZ

2-х проводной индуктивный выключатель
ISB A91A-11G-12-LZ
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

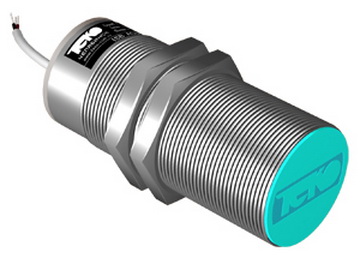

ISB A91A-11G-12-LZ - встраиваемый индуктивный датчик. Допускается монтаж заподлицо в металл, благодаря системе экранирования исключаются ложные срабатывания.

При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 12 мм, рабочий зазор: 0...9,6 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения ≤150 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISB A91A-11G-12-LZ выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: M36x1,5x91. Предназначен для работы при температуре: -25°С...+75°С.

Подключение: Кабель 3х0,34 мм²

Технические характеристики

Параметр Значение
Рабочие напряжения, U раб.20...250 В AC
Рабочие напряжения, U раб. 220...320 В DC
Диапазон температур-25°С...+75°С
Рабочие токи, Iраб 15...500 мА
ЗаземлениеЕсть
Импульсный ток, Iимп (при t=20 мс)3A f=1 Гц
Наличие комплексной защитыЕсть
Материал изготовления корпусаД16Т
Зазор (номинальный), мм12 мм
Остаточный ток≤1,85 мА
Падение напряжения при Iраб, Ud≤5 В
Подключение / КоннекторКабель 3х0,34 мм²
Зазор (рабочий), мм0...9,6 мм
Габариты корпуса, ммM36x1,5x91
Индикация на датчикеЕсть
Установка в металлВстраиваемый
Уровень защиты ГОСТ 14254-96IP67
Контакт / выходЗамыкающий
Максимальная частота переключения, Fмакс≤150 Гц

Габариты:

Габариты ISB A91A-11G-12-LZ

Подключение:

Схема подключения ISB A91A-11G-12-LZ

Аналоги других производителей

  • PEPPERL+FUCHS NJ10-36-WS-G/EX
  • ВБ14-Р36К
  • И50-NO-AC-Z
