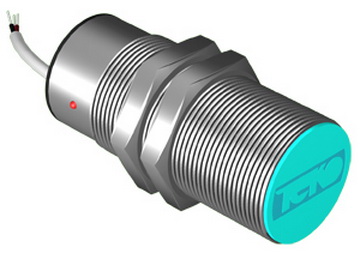

Индуктивный преобразователь перемещения ISAB A82A-32P-10-P

3-х проводной индуктивный преобразователь перемещения
ISAB A82A-32P-10-P
Доставка: По всей России

Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

ISAB A82A-32P-10-P - встраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.

При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 2...10) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP Аналоговый). Аналоговый сигнал датчика имеет линейный участок (3...8), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

Датчик индуктивный ISAB A82A-32P-10-P выполнен в цилиндрическом корпусе с резьбой, материал изготовления Алюминий сплав, степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: М30х1,5х76.

Технические характеристики

Параметр Значение
Ток на выходе, I A: S=0мм≤3,5 мА
Ток на выходе, I A: Sлин=MAX17,2±0,6 мА
Ток на выходе, I A: Sлин=MIN5,2±0,6 мА
Ток на выходе, I A: Sраб=MAX≥21 мА
Линейная зона зазора3...8
Максимальная частота изменения тока на нагрузке5 мА/мс
Нелинейность≤3%
Зазор (рабочий), мм2...10
Габариты корпуса, ммМ30х1,5х76
Сопротивление нагрузки≤(Uраб.-6)х50 (Ом)
Установка в металлВстраиваемый
Контакт / выходPNP Аналоговый

Габариты:

Габариты ISAB A82A-32P-10-P

Подключение:

Схема подключения ISAB A82A-32P-10-P

Аналоги других производителей

  • PEPPERL+FUCHS IA8-30GM-I3***
  • ДПА-М30-76У-1110-Н
Примечание:
Звездочки перед названием означают что датчик ТЕКО короче на: *- 1-10мм; **- 10-15мм; ***- более 15мм
Звездочки после название означают что датчик ТЕКО длиннее на: *- 1-10мм; **- 10-15мм; ***- более 15мм
