МагнитныеИндуктивный преобразователь перемещения ISAB A81A5-35P-R10-P
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
ISAB A81A5-35P-R10-P - встраиваемый индуктивный преобразователь перемещения. Предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.
При появлении металлического предмета в чувствительной зоне (Рабочий зазор: 2...10) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается. Электронная схема датчика формирует выходной сигнал (PNP с пропорциональным выходным током). Аналоговый сигнал датчика имеет линейный участок (3...8), в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

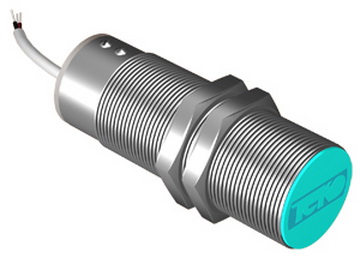

Датчик индуктивный ISAB A81A5-35P-R10-P выполнен в цилиндрическом корпусе с резьбой, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: М30х1,5х91. Предназначен для работы при температуре: -15°С...+70°С.
Подключение: Кабель 3х0,34 / 4х0,25 мм²
Технические характеристики
| Параметр | Значение |
|---|---|
| Ток на выходе, I A: | =f(S)=KS+C |
| Рабочие напряжения, U раб. | 15...30 D ВС |
| Диапазон температур | -15°С...+70°С |
| Задита от неверной подачи питания | Есть |
| Масштабирование, K | - |
| Уровень пульсаций | ≤10% |
| Смещение, C | 0...5 мА |
| Линейная зона зазора | 3...8 |
| Материал изготовления корпуса | Д16Т (ЛС59-1) |
| Нелинейность | ≤3% |
| Напряжение питания по номиналу, Uном | 24 В |
| Подключение / Коннектор | Кабель 3х0,34 / 4х0,25 мм² |
| Зазор (рабочий), мм | 2...10 |
| Габариты корпуса, мм | М30х1,5х91 |
| Индикация на датчике | Есть |
| Частота изменения тока нагрузки | 5 мА/мс |
| Сопротивление нагрузки | ≤(Uраб.-6)х50 Ом |
| Установка в металл | Встраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP65 |
| Контакт / выход | PNP с пропорциональным выходным током |
Габариты:
Подключение:
