МагнитныеОсобовзрывобезопасный выключатель BK DC10A-25-N-S4
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
BK DC10A-25-N-S4 - особовзрывобезопасный индуктивный датчик, предназначен для преобразования бесконтактного воздействия объекта в электрический сигнал.
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 0ExiaIICT6, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.
При появлении металлического предмета в чувствительной зоне (Номинальный зазор: 25 мм, рабочий зазор: 0...20 мм) происходит демпфирование электромагнитного поля, амплитуда колебаний встроенного генератора уменьшается и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал. Максимальная частота переключения ≤200 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность индуктивного датчика.

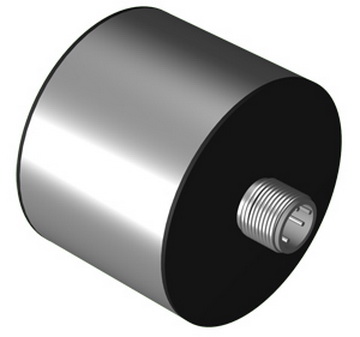

Датчик индуктивный BK DC10A-25-N-S4 выполнен в неразборном корпусе, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP67. Габаритные размеры корпуса: ∅ 55х53. Предназначен для работы при температуре: -25°С...+75°С.
Подключение: Соединитель S19-2
Технические характеристики
| Параметр | Значение |
|---|---|
| Выходная функция | размыкающий контакт |
| Выходное сопротивление | 500...1000 Ом |
| Выходной сигнал (на включение) | ≥1,8 мА |
| Выходной сигнал (на отключение) | ≤1,5 мА |
| Выходной сигнал (демпфированный) | ≤1 мА |
| Выходной сигнал (недемпфированный) | ≥4 мА |
| Ток на выходе с демпфированным генератором | ≤1,0 мА |
| Ток на выходе с недемпфированным генератором | ≥2,2 мА |
| Гистерезис | ≤15% |
| Рабочие напряжения, U раб. | 7,7...9 В DC |
| Диапазон температур | -25°С...+75°С |
| Сопротивление между выключателем и усилителем | 0...50 Ом |
| Материал изготовления корпуса | Д16Т (ЛС59-1) |
| Номинальное сопротивление согласующего усилителя | 1000 Ом |
| Напряжение питания по номиналу, Uном | 8,2 В |
| Зазор (номинальный), мм | 25 мм |
| Подключение / Коннектор | Соединитель S19-2 |
| Допустимая пульсация напряжения питания | ≤10% |
| Зазор (рабочий), мм | 0...20 мм |
| Габариты корпуса, мм | ∅ 55х53 |
| Емкость выключателя | ≤30 нФ |
| Установка в металл | Встраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP67 |
| Максимальная частота переключения, Fмакс | ≤200 Гц |
Габариты:
Подключение:
